Вылет стрелы манипулятора: как он влияет на работу КМУ и выбор техники для бизнеса
При обновлении автопарка спецтехники или поиске подрядчика для аренды на строительный объект, руководители предприятий и главные инженеры чаще всего обращают внимание только на один параметр — максимальную грузоподъемность. «Нам нужен семитонник» — это самая частая фраза, которую слышат менеджеры по продажам.
Однако в сфере грузоподъемных механизмов эта сухая цифра не имеет практической ценности без привязки к другому, фундаментальному показателю — вылету стрелы манипулятора. Именно от рабочей зоны крано-манипуляторной установки (КМУ) зависит, сможет ли техника выгрузить паллеты с блоками на перекрытие второго этажа, смонтировать тяжелую металлоконструкцию через строительный забор или бережно опустить трубы в глубокую траншею.
Ошибка при оценке возможностей вылета стрелы ведет к серьезным финансовым потерям для B2B-сектора: техника простаивает на объекте, срываются графики монтажа, а в худшем случае — происходит опрокидывание грузовика. В этой экспертной статье инженеры завода спецтехники ЗАВГАР (kamzav.com) детально разбирают, как правильно читать грузовысотные характеристики КМУ, как рассчитать требуемый радиус работ и избежать типовых ошибок при выборе манипулятора.
Что такое вылет стрелы крана-манипулятора? Базовые понятия
Для начала разделим два понятия, которые часто путают даже опытные снабженцы: длину стрелы и вылет стрелы.
- Длина стрелы — это физический размер конструкции крана от точки ее крепления (шарнира на колонне) до крайней точки оголовка стрелы. Это постоянная величина (если стрела не телескопируется) или меняющаяся в заданных физических пределах.
- Вылет стрелы манипулятора — это расстояние по горизонтали от вертикальной оси вращения колонны КМУ до вертикальной оси, проходящей через центр крюковой подвески (груза).
Таким образом, вылет стрелы — это динамический показатель рабочей зоны. Он меняется каждую секунду работы в зависимости от того, на какой угол к горизонту поднята стрела и сколько телескопических секций выдвинуто. Чем ниже опускается стрела (ближе к параллели с землей), тем больше становится вылет. И наоборот — при поднятии стрелы вверх («в свечку») вылет сокращается до минимума.
Главный закон КМУ: Грузовой момент манипулятора
Ключевое правило работы любой крановой установки опирается на законы физики: грузоподъемность обратно пропорциональна вылету стрелы. Чем дальше от грузовика (от оси вращения) находится точка подвеса груза, тем меньший вес может поднять установка без риска разрушения металла или опрокидывания шасси.
Связь между массой и расстоянием описывается параметром, который называется грузовой момент. Он измеряется в тонно-метрах (т·м) и является главным показателем «силы» манипулятора.
Формула проста: Грузовой момент = Масса груза (т) × Вылет стрелы (м).
Например, если КМУ имеет грузовой момент 15 т·м, это означает, что на вылете 5 метров она безопасно поднимет 3 тонны (3 × 5 = 15), а на вылете 10 метров — лишь 1.5 тонны (1.5 × 10 = 15).
Как читать грузовысотные характеристики КМУ?
К каждой установке прилагается паспорт и диаграмма — грузовысотные характеристики КМУ. Это графическая кривая, которая наглядно показывает зависимость разрешенной массы груза от вылета и высоты подъема.
Давайте рассмотрим пример типичной тросовой 7-тонной установки азиатского производства, наиболее востребованной на рынке России:
| Вылет стрелы, м | Грузоподъемность (кг) | Сценарий применения на данном вылете |
|---|---|---|
| 2,0 - 2,5 м | 7 000 кг | Погрузка тяжелых станков или железобетонных блоков вплотную к собственному борту. Это и есть та самая «максимальная грузоподъемность», о которой говорят в рекламе. |
| 5,0 м | 3 200 кг | Погрузка паллет со стройматериалами, разгрузка соседней фуры (работа через борт). |
| 10,0 м | 1 100 кг | Монтаж металлоконструкций, подача кровельных материалов на уровень 2-3 этажа, работа через глубокий котлован. |
| 18,5 - 19,0 м | 300 - 400 кг | Максимальный вылет стрелы. Монтаж легких сэндвич-панелей, установка рекламных щитов, работа с монтажной корзиной (люлькой). |

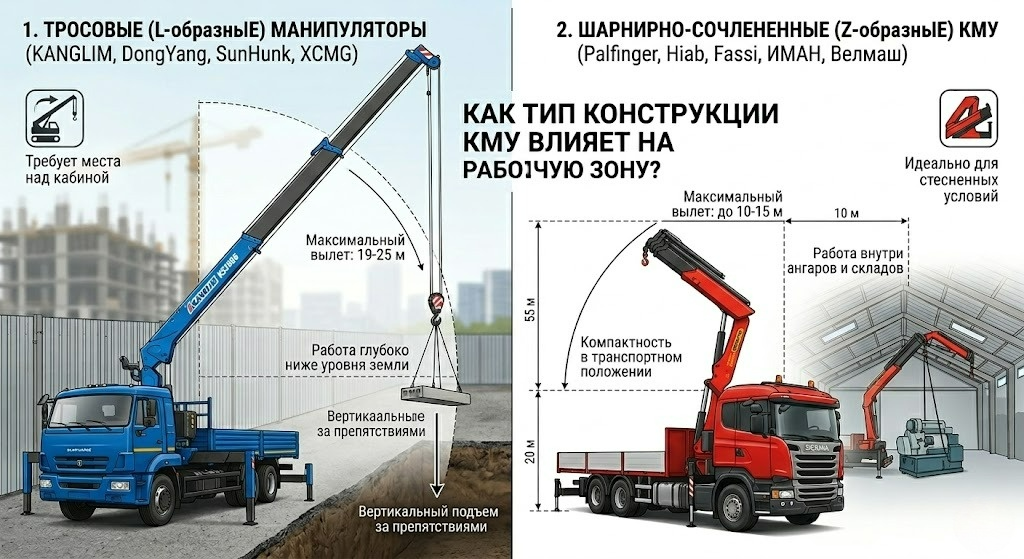

Как тип конструкции КМУ влияет на рабочую зону?
Чтобы правильно выбрать крана-манипулятор, нужно понимать специфику разных типов стрел. Сегодня на рынке доминируют два вида установок:
1. Тросовые (L-образные) манипуляторы
Стрела представляет собой прямую телескопическую конструкцию, а крюк опускается с помощью лебедки и стального троса. К этому классу относятся популярные бренды KANGLIR, DongYang, SunHunk, XCMG.
- Преимущества вылета: Отличаются огромным максимальным вылетом (от 19 до 25 метров). Благодаря лебедке могут опускать грузы строго вертикально из-за высоких препятствий (например, глухих заборов) и работать глубоко ниже уровня земли (колодцы, траншеи).
- Специфика: Требуют много свободного места над кабиной для развертывания стрелы.
2. Шарнирно-сочлененные (Z-образные) КМУ
Складываются за кабиной водителя в виде буквы «Z». Крюк жестко закреплен на крайней секции стрелы (без тросовой подвески). Популярные представители — Palfinger, Hiab, Fassi, ИМАН, Велмаш.
- Преимущества вылета: Как правило, их максимальный вылет скромнее (до 10-15 метров), но они выигрывают в грузоподъемности вблизи машины (на малых вылетах). Идеальны для стесненных городских условий, складов, работы внутри ангаров с низкими потолками, где длинной L-образной стреле просто негде развернуться.
Влияние вылета стрелы на коммерческие задачи бизнеса
Для любой B2B-компании спецтехника — это инструмент монетизации или оптимизации расходов. Большой вылет стрелы прямо влияет на рентабельность в следующих сферах:
Логистика и складское хозяйство
На тесных строительных базах грузовик не всегда может встать вплотную к штабелю с грузом. Солидный рабочий радиус КМУ (от 10 метров) позволяет использовать один автомобиль в качестве полноценного перевалочного узла: он может разгружать подъезжающие длинномеры, не сдвигаясь с места. Кроме того, длинная стрела позволяет распределить груз по всей площади собственного 13-метрового полуприцепа.
Строительство и монтаж инженерных сетей
Здесь КМУ часто заменяют дорогие автокраны. Вылет стрелы определяет возможность подать паллету с кирпичом сразу в оконный проем строящегося коттеджа. При укладке труб водопровода или газопровода манипулятор должен стоять на безопасном расстоянии от осыпающегося края траншеи (в зоне естественного откоса грунта). Сделать это без большого вылета стрелы физически невозможно.
Пошаговый расчет вылета стрелы перед покупкой спецтехники
Чтобы купленная техника работала эффективно, инженеры завода ЗАВГАР рекомендуют проводить предварительный расчет по следующему чек-листу:
1. Определите максимальную массу неделимого груза. Например, вы производите бытовки весом 2.5 тонны.
2. Рассчитайте необходимую дистанцию выгрузки. Измерьте расстояние от продольной оси грузовика до центра площадки выгрузки. Важно: прибавьте к этому расстоянию габариты выдвинутых опор (аутригеров), так как машина не сможет подъехать колесами вплотную к фундаменту или забору (обычно это забирает около 1.5–2 метров вылета).
3. Учтите длину строп. Текстильные стропы или пауки «съедают» полезную высоту подъема, что может потребовать более крутого угла подъема стрелы.
4. Сверьтесь с графиком. Откройте грузовысотные характеристики КМУ. Убедитесь, что на полученном рабочем вылете грузоподъемность превышает массу вашего груза минимум на 15-20% (запас на ветровую нагрузку и погрешность взвешивания).
«Многие клиенты пытаются сэкономить и берут установку "впритык" по характеристикам. В итоге, работая на пределе грузового момента, техника быстро изнашивается, рвутся гидравлические шланги, гнутся секции стрелы. Инвестиция в КМУ с запасом вылета и грузоподъемности окупается отсутствием ремонтов и простоев», — эксперты ГК ЗАВГАР.
Заключение
Вылет стрелы манипулятора — это не просто строчка в техническом паспорте, а фундаментальный фактор, определяющий возможности вашего бизнеса. Грамотный анализ грузовысотных характеристик позволяет выбрать спецтехнику, которая будет справляться со сложными задачами, обеспечит безопасность персонала на строительной площадке и защитит предприятие от непредвиденных расходов.
Если вы сомневаетесь в расчетах, обратитесь к профессионалам. Завод спецтехники ЗАВГАР предлагает бесплатный инженерный подбор крано-манипуляторных установок и базовых шасси под конкретные задачи вашего бизнеса с полным соблюдением стандартов качества и норм Ростехнадзора.
FAQ: 10 популярных вопросов о вылете стрелы КМУ
Это наибольшее расстояние по горизонтали от оси вращения установки до крюка при полностью выдвинутых телескопических секциях и горизонтальном положении стрелы. Важно помнить, что на максимальном вылете грузоподъемность КМУ минимальна (обычно 300–400 кг).
Нет, это категорически запрещено и технически невозможно из-за законов физики. Максимальная грузоподъемность (например, 7 или 8 тонн) доступна только на минимальном вылете (в радиусе 2–2.5 метров от колонны установки).
На всех современных КМУ установлена система безопасности (ОГМ — ограничитель грузового момента). Она автоматически заблокирует гидравлику на подъем и выдвижение стрелы. На старой технике без защиты это приведет к опрокидыванию автомобиля или излому стрелы.
Сами стропы не увеличивают горизонтальный вылет, но они значительно уменьшают полезную высоту подъема груза. При подаче материалов на высокие этажи или перегрузке через высокие препятствия высоту строп нужно обязательно учитывать в расчетах.
Лидерами по дальности являются тросовые (L-образные) манипуляторы — их многосекционные стрелы могут достигать длины 20–25 метров. Шарнирно-сочлененные (Z-образные) установки чаще ограничены 10–14 метрами, но они более компактны.
Физически нарастить стрелу кустарным способом нельзя — это незаконно и смертельно опасно. В некоторых Z-образных моделях допускается заводская установка механических удлинителей (гуськов), но они имеют мизерную грузоподъемность (до 500 кг).
Грузовой момент — это произведение массы поднимаемого груза на вылет стрелы. Это главный показатель мощности КМУ. Зная грузовой момент, вы можете быстро прикинуть возможности техники. Например, при моменте 18 т·м, на вылете 6 метров кран поднимет около 3 тонн.
Чаще всего нет. Грузовысотные характеристики рассчитываются для работы сбоку или сзади, где грузовик опирается на аутригеры. Зона прямо над кабиной водителя — самая нестабильная. При работе спереди электроника принудительно снижает грузоподъемность во избежание опрокидывания.
На вылетах свыше 15 метров разложенная стрела и сам груз обладают огромной парусностью. Резкие порывы ветра создают нерасчетные боковые нагрузки, которые могут согнуть стрелу или раскачать груз до критического состояния. При ветре свыше 10-14 м/с работы должны быть остановлены.
Характеристики самой стрелы КМУ остаются неизменными. Однако если установить мощный манипулятор на слишком легкое шасси или грузовик с узкой базой опор, машина перевернется раньше, чем сработает защита стрелы. Именно поэтому важен профессиональный инженерный расчет при покупке спецтехники.
